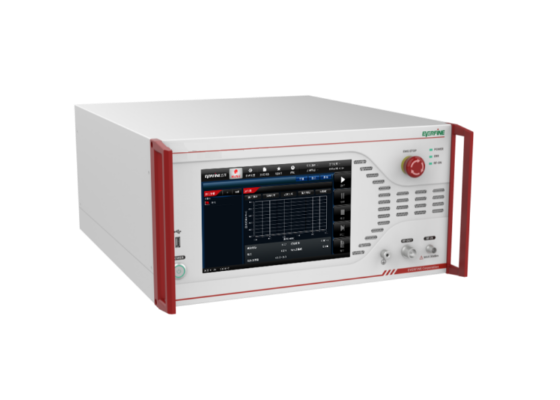

JCS-1019 低频抗扰度测试系统
为评估军用设备或分系统对特定频段内电磁干扰的耐受力而设计，参考GJB151B-2013标准中RS101 25Hz~100kHz磁场辐射敏感度试验对测试设备的要求设计
可拓展满足GJB151B-2013标准中CS101 25Hz~150kHz电源线传导敏感度试验、CS102 25Hz~50kHz地线传导敏感度试验、CS109 50Hz~100kHz壳体电流传导敏感度试验、DO160第18章音频传导敏感度试验等。
典型应用场景
该测试系统可广泛应用于军用电子设备、航空航天设备、船舶舰艇设备、海军飞机、陆军飞机及海军地面设备等等众多领域。
主要特点
1.紧凑式设计，测试便捷高效
2.集信号发生器、功放、耦合变压器于一体
3.内置电压/电流测量模块
主要技术指标
整机输出指标 | |
频率范围 | 10Hz~150kHz |
最大输出电压 | 20Vrms |
最大输出电流 | 20Arms |
最大输出功率 | 400W |
谐波抑制（二次/三次谐波抑制） | >-20dBc（@100W，0.5Ω） |
保护功能 | 过压、过流、过热 |
整机测量指标 | |
频率范围 | 10Hz~150kHz |
电流范围 | 0.3mA~20Arms |
电压范围 | 0.1mV~10Vrms |
电流探头 | |
频率范围 | 10Hz~150kHz |
| 电流范围 | 0.3mA~20Arms |
| 辐射环天线 | |
直径 | Φ12cm |
匝数 | 20 |
导线规格 | φ2mm漆包线 |
磁通密度（距离磁环平面5cm） | 9.5×107pT/A |
监测环天线 | |
直径 | Φ4cm |
匝数 | 51 |
| 导线规格 | 7×φ0.071mm漆包线 |
| 测试软件 | |
| 功能 | 按要求实现用户要求的试验报告模版，并配合实现试验数据的上传功能。 |
| 测试软件 | |
| 标配 | 射频线缆及适配器，满足GJB151系列RS101系统测试需求。 |
