典型应用场景
远方CTS-2000谐波闪烁及电源EMC符合性测试系统既可进行发射测试又可进行抗扰度测试，由HFA系列谐波和闪烁分析仪、 LIN系列阻抗、HIS系列可编程交直流电源及专用分析软件等组成。HFA系列谐波闪烁分析仪通过数字锁相环，测量窗口（10周期 /12周期）严格按照标准与供电频率（50Hz/60Hz）保持同步，实现对被测设备谐波电压、谐波电流和闪烁全兼容测试及分析并生成 详细的测试报告。HIS系列电源具有高稳定度、低谐波失真、宽电压输入等特点，并且在负载变化和供电电压波动等情况下，均能为 测试提供纯净且稳定的正弦电压信号；同时可模拟交流电网和直流供电环境的多种干扰波形，配合HFA谐波和闪烁分析仪，用于连接在低压配电系统中用电设备的抗扰度测试。

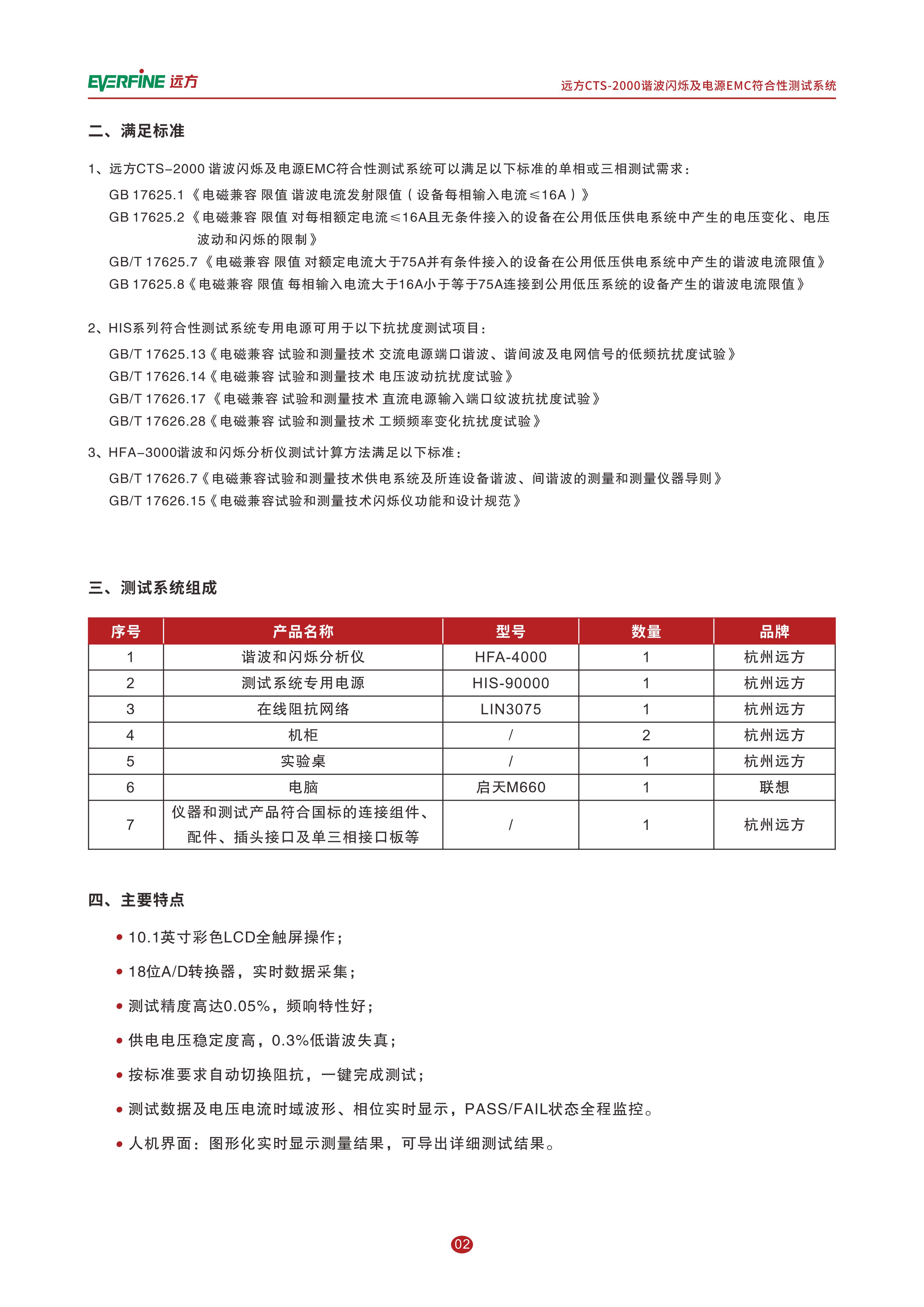

主要特点
一、EMI发射测试 EN/IEC 61000-3-2、GB 17625.1 EN/IEC 61000-3-3、GB 17625.2 EN/IEC 61000-3-11、GB 17625.8 EN/IEC 61000-3-12、GB/T 17625.7
EN/IEC 61000-3-2
EN/IEC 61000-3-3
EN/IEC 61000-3-11
EN/IEC 61000-3-12
二、EMS抗扰度测试 EN/IEC61000-4-13、GB/T 17626.13（谐波、间谐波抗扰度） EN/IEC61000-4-14、GB/T 17626.14（电压波动抗扰度） EN/IEC61000-4-17、GB/T 17626.17 （直流纹波抗扰度） EN/IEC61000-4-27、GB/T 17626.27（三相电压不平衡抗扰度）（预测试） EN/IEC61000-4-28、GB/T 17626.28（工频频率变化抗扰度） EN/IEC61000-4-29、GB/T 17626.29（直流电压变化抗扰度）（预测试）
EN/IEC61000-4-13（谐波、间谐波抗扰度）
EN/IEC61000-4-14（电压波动抗扰度）
EN/IEC61000-4-17 （直流纹波抗扰度）
EN/IEC61000-4-27（三相电压不平衡抗扰度）（预测试）
EN/IEC61000-4-28（工频频率变化抗扰度）
EN/IEC61000-4-29 （直流电压变化抗扰度）（预测试）
三、谐波与闪烁测试计算方法 IEC 61000-4-7、GB/T 17626.7（供电系统及所连设备谐波、间谐波的测量和测量仪器导则） IEC 61000-4-15、GB/T 17626.15（闪烁仪功能和设计规范）

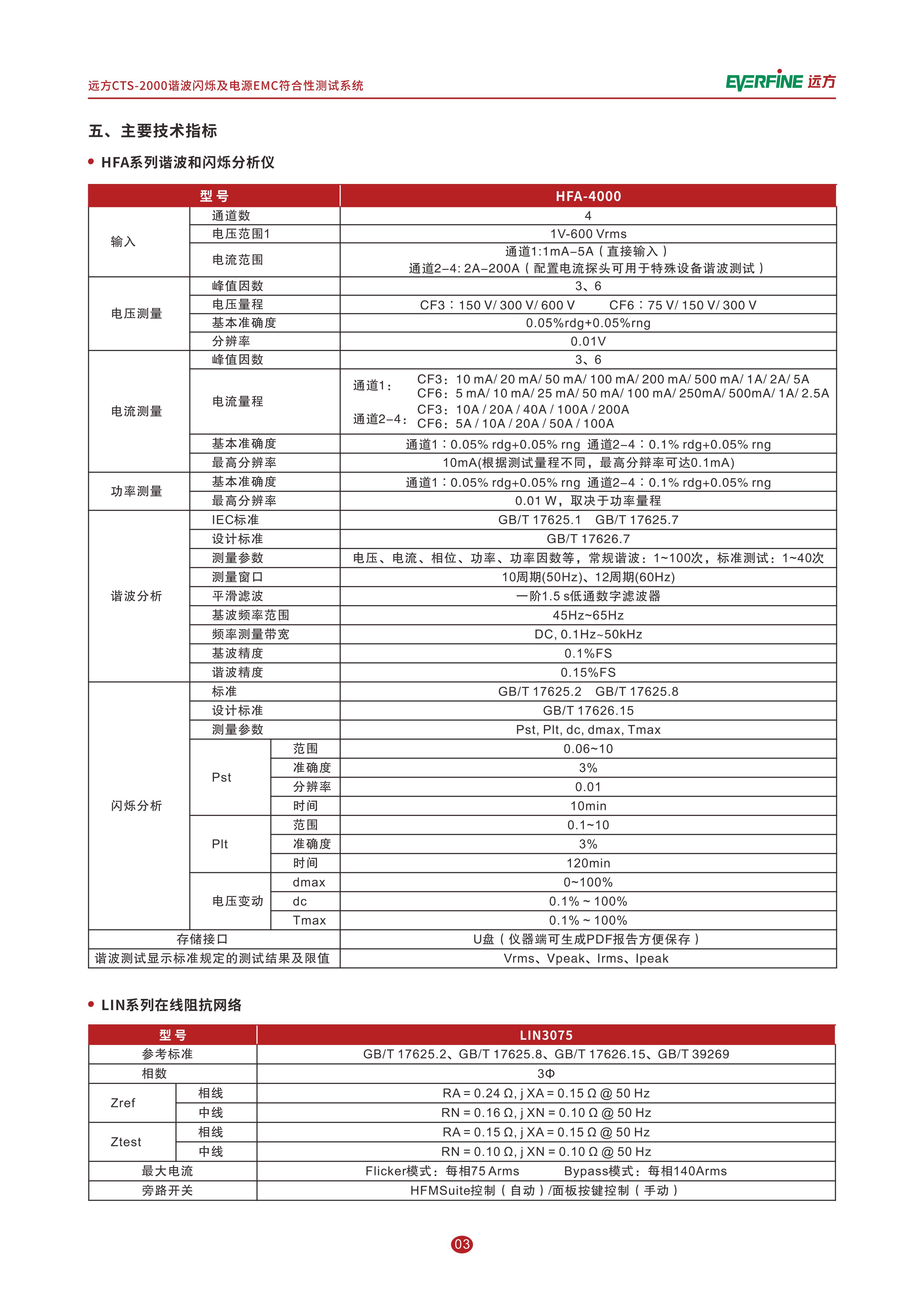

主要技术指标
| HFA 系列谐波和闪烁分析仪 | |
| 型号 | HFA-4000 |
| 最大输入电压 | 600Vrms |
| 电流范围 | 通道1：1mA-5A（直接输入） 通道2-4：2A-200A（互感器输入） |
| 输入通道数 | 4 |
| 电压测量基本准确度 | 0.05%rdg+0.05%rng |
| 电压测量峰值因数 | 3、6 |
| 电压测量分辨率 | 0.01V |
| 电压量程 | CF3：150 V/ 300 V/ 600 V CF6：75 V/ 150 V/ 300 V |
| 电流基本准确度 | 通道2-4：0.1% rdg+0.05% rng |
| 电压测量分辨率 | 0.1mA |
| 电流量程 | 通道1： CF3：10 mA/ 20 mA/ 50 mA/ 100 mA/ 200 mA/ 500 mA/ 1 A/ 2 A/ 5 A CF6：5 mA/ 10 mA/ 25 mA/ 50 mA/ 100 mA/ 250 mA/ 500 mA/ 1 A/ 2.5 A 通道2-4： CF3：10A / 20A / 40A / 100A / 200A CF6：5A / 10A / 20A / 50A / 100A |
| 谐波测量参数 | 电压、电流、相位、功率、功率因数等 |
| 谐波分析次数 | 常规谐波：1~100次 标准测试：1~40次 |
| 基波频率范围 | 45Hz~65Hz |
| 频率测量带宽 | DC，0.1Hz~50kHz |
| 基波准确度 | 0.05×f)% rdg+0.05% rng |
| 谐波准确度 | (0.10×f)% rdg+0.05% rng f：单位为kHz |
| 闪烁分析范围 | 0.06~10 |
| 准确度 | 0.03 |
| 存储接口显示 | U盘（仪器端可生成PDF报告方便保存） |
| 显示 | 谐波测试显示标准规定的测量结果及限值，如Vrms、Vpeak、Irms、Ipeak |
| LIN系列在线阻抗网络(特殊可定制) | |
| 型号 | LIN3075 |
| 相数 | 3Φ |
| 相线阻抗 | R=0.24Ω,jX=0.15Ω@50Hz |
| 中线阻抗 | R=0.16Ω,jx=0.10Ω@50Hz |
| 最大电流 | Flicker模式：每相75 Arms Bypass模式：每相140Arms |
| 旁路开关 | 软件控制(自动)/面板按键控制(手动) |

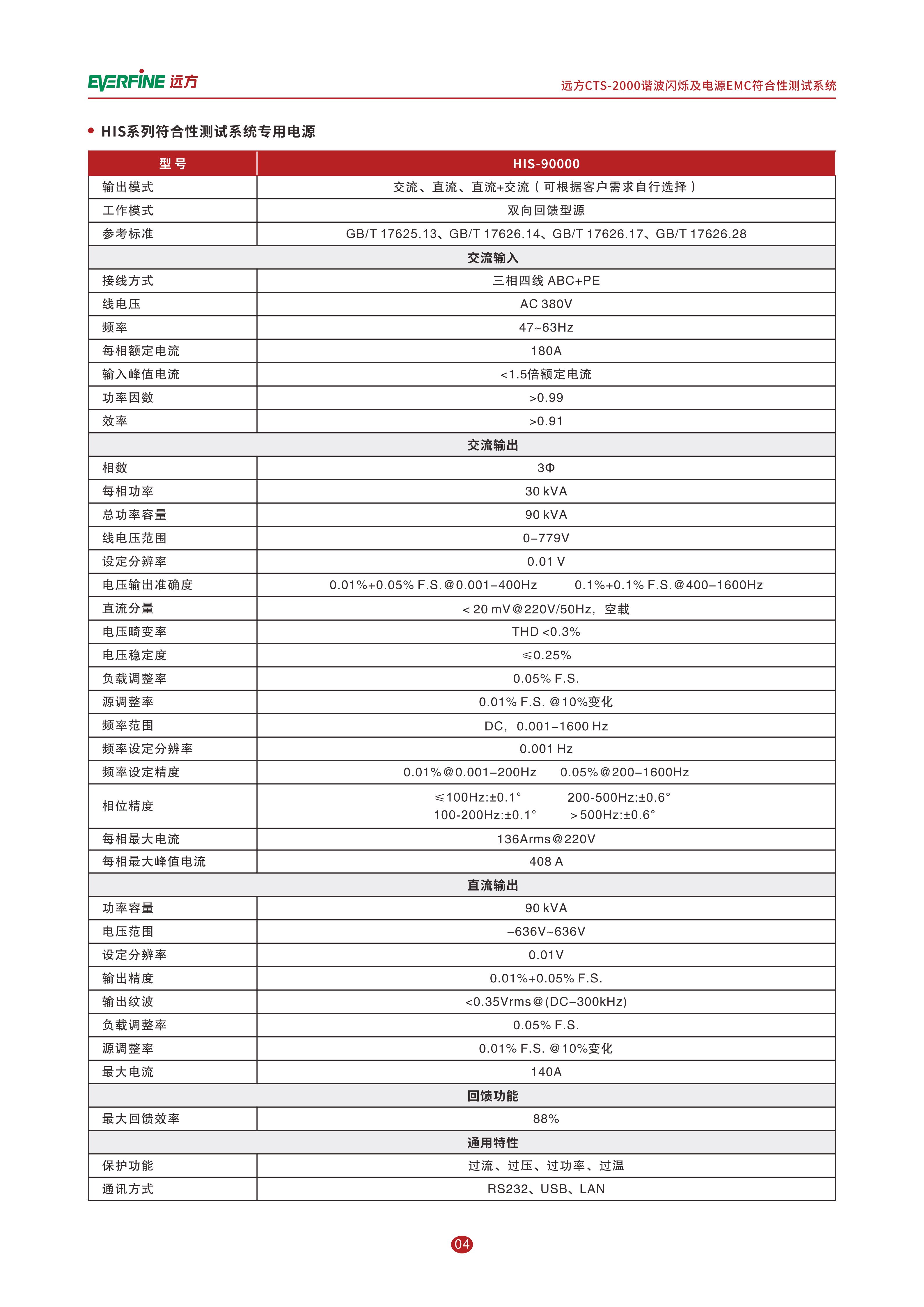

| HFS系列谐波和闪烁测试专用电源(特殊可定制) | |
| 型 号 | HIS-90000 |
| 输出模式 | 交流、直流、直流+交流 |
| 接线方式 | 三相四线 ABC+PE |
| 线电压 | AC 342V~480V |
| 频率 | 47~63Hz |
| 输入峰值电流 | <1.5倍额定电流 |
| 相数 | 3Φ |
| 每相功率 | 30 kVA |
| 总功率容量 | 90 kVA |
| 电压范围 | 0-450VL-N/0-779VL-L@0.001-1600Hz |
| 电压失真 | <0.3%@15-60Hz <1%@60-400Hz <1.5%@400-1600Hz ≤0.25% |
| 频率范围 | DC 0.001-1600 Hz |
| 相位精度 | ±0.1°@15-200Hz ±0.6°@200-1600Hz |
| 每相最大峰值电流 | 408 Apk |
| 直流输出电压范围 | ±636V |
| 保护功能 | 过流、过压、过功率、过温 |
| 样品供电方式 | 10A面板插座、16A面板插座、140A输出端子各一个 |
| 系统供电 | 系统机柜：AC 100V~240V，10A，50Hz/60Hz |
| 外形尺寸(W×H×D) | 系统机柜：608mm×1700mm×710mm 电源机柜：608mm×1700mm×1000mm |
| 工作环境 | 0°C~ 40°C/≤75%R.H. |
| 通讯接口 | LAN |
