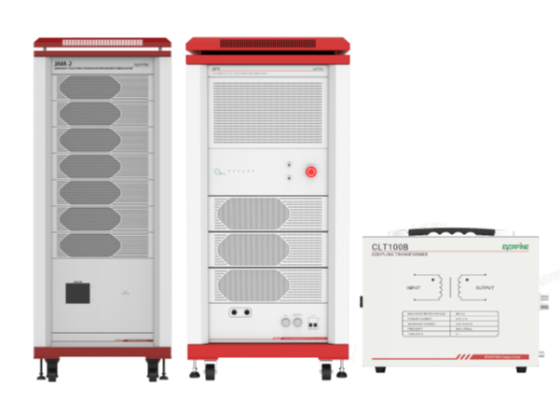

JAM-2 飞机供电电源干扰测试系统
机载设备供电特性模拟，测试飞机供电系统、外部电源与航空电子设备之间的协调兼容性
典型应用场景
JAM-2飞机供电电源干扰测试系统可模拟飞机电气系统中用电设备输入端的供电特性，适用于航空电子设备的交直流供电测试，主要测试飞机供电系统、外部电源与航空电子设备之间的协调兼容性。
JAM-2参考标准GJB181A、GJB181B、GJB181-86、HB20326、DO-160G的相关要求设计，可以实现多种类型供电系统的供电适应性测试，包括测量正常工作状态下的负载特性，模拟正常、转换、非正常、应急、发动机电起动、供电故障的工作状态。
主要特点
1.测量正常工作状态下的负载特性
2.模拟正常、转换、非正常、应急、发动机电起动、供电故障的工作状态
3.集成度高，适用供电系统众多，操作方便，大大提高测试可靠性及测试效率
4.测试程序及报告导出
主要技术指标
序号 | 供电系统 |
GJB181飞机供电特性 | SAC单相交流115V 400Hz |
SVF单相变频交流115V Max600Hz 800Hz | |
TAC 三相交流115V 200V 400Hz | |
TVF三相变频交流115V 200V Max600Hz 800Hz | |
SXF单相交流220V50Hz | |
HDC 直流270V | |
LDC直流28V | |
DO-160 第16部分 电源输入 | A（CF）单相恒频115V 400Hz交流 |
A（NF）单相窄变频115V（360Hz~650Hz）交流 | |
A（WF）单相宽变频115V（360Hz~800Hz）交流 | |
A（CF）三相恒频115V 400Hz交流 | |
A（NF）三相窄变频115V（360Hz~650Hz）交流 | |
A（WF）三相宽变频115V（360Hz~800Hz）交流 | |
A恒频或者交流变频提供的28V直流 | |
B飞机发电机提供的14V或者28V直流 | |
Z 其他类型的28V系统 | |
D恒频或者交流变频提供的270V直流 |
