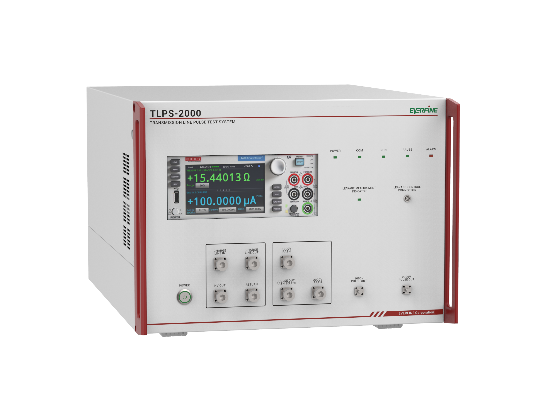

TLPS-2000 传输线脉冲测试系统
典型应用场景
TLPS-2000（Transmission Line Pulse Test System）半导体器件传输线脉冲测试系统用于半导体器件如二极管、三极管、封装芯片的传输线脉冲（TLP）测试。系统主要由脉冲发生器、TLP I-V曲线专用测量设备、示波器、PC及TLP测试软件等组成。可以产生传输线脉冲（TLP），以评估被测器件（DUT）对TLP脉冲的抗干扰能力，可以测量TLP 瞬态 I-V曲线，还可以选配高精度源表，测量DUT的泄漏电流、I-V曲线等参数。
该系统参考最新标准ANSIESD STM5.5.1-2016等相关规定设计，为研究被测件的TLP特性、敏感阈值，进行相关保护电路设计，提供一个规范、理想的试验依据。
主要特点
1.支持晶圆（Wafer）和封装两个层级的传输线脉冲（TLP）测试，用于评估器件的静电放电（ESD）防护性能
2.基于Windows®操作系统开发的集成化系统
3.内置可产生高电流的传输线脉冲（TLP）发生器，满足ESD测试的严苛电流需求
4.集成四象限源表（SMU）模块，可同步输出±200V电压并实时测量
5.可连接半自动探针台（Semiautomatic Probers），实现晶圆级自动化测试
6.配备具备先进算法的软件系统，提供直观操作界面及自动化测试报告生成功能
7.采用紧凑型设计，占用空间小（Small Footprint），适合实验室台面部署
主要技术指标
| 型 号 | TLPS-2000 传输线脉冲测试系统 |
| 最大开路电 | 2kV |
| 最大TLP脉冲电压 | 1000V@50Ω负载 |
| 最小脉冲电压步进 | 0.1V |
| 最大短路电流 | 40A |
| 上升时间 | 0.2ns,0.5ns,2ns,10ns 可切换可定制 |
| 脉冲宽度 | 100ns，200ns，500ns，1000ns可切换可定制 |
