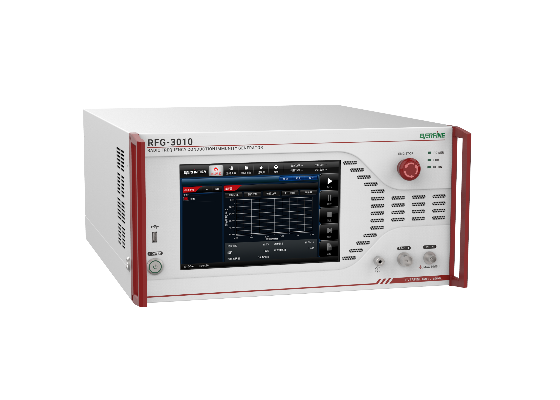

RFG-3010 射频传导干扰发生器
专门针对射频传导抗扰度测试和 BCI 大电流注入测试而研发的高可靠性测试设备，频率范围为 4kHz~400MHz，匹配耦合/去耦网络（CDN）、电磁钳、电流钳，可实现传导抗扰度试验电平 MAX 30Vrms（150kHz-230MHz，CDN 注入），BCI 试验（100kHz-400MHz）
参考标准 IEC61000-4-6、GB/T 17626.6、YY9706、ISO11452-4、GB/T 33014.4、的要求设计，是理想的干扰源。
典型应用场景
广泛适用于汽车电子、医疗、照明、电力行业等电子产品射频传导抗扰度测试。
主要特点
1.集成 4kHz～400MHz 的信号发生器；内置信号源、三通道功率计、功率放大器
2.三通道功率计，对测试电平、正向/反向功率检测，实现全自动校准/测试
3.可外置功率放大器，扩展测试等级范围
4.内置文件系统，支持 U 盘读写，可方便的导入、导出和保存相关程序和 测试报告
5.10.1 寸液晶触摸屏显示、友好的人机交互界面
6.RJ45 通信功能
主要技术指标
| RFG-3010 主机特性 | |||
| 用户界面 | 10.1 寸电容触摸屏 | BNC 检测 | EUT 监测电压 |
| 通讯接口 | RJ45 | 失效侦测 | EUT 失效 |
| 数据存储接口 | USB | 模拟手 | 510Ω+220pF |
| 整机技术指标 | |||
| 频率带宽 | 4kHz～400MHz | P1dB 功率 | MAX 43dBm（4kHz～100kHz） ≧48.5dBm（100kHz~400MHz） |
| 幅度调制 | 调制深度：0%～100% 调制频率：1Hz～100kHz | 脉冲调制 | 占空比：0.01%～100% 脉冲频率：0.01Hz～2MHz 通断比： ≧70dB |
| RF 测量功率 | -40dBm～+30dBm | ||
| RF 信号源技术指标 | |||
| 频率范围 | 4kHz～400MHz | 幅度范围 | -60dBm～0dBm |
| 频率分辨率 | 1Hz | 幅度误差 | <±1dB |
| 谐波失真 | <-30dBc | 非谐波失真 | <-50dBc |
| 幅度调制 | 调制深度：0%～100% 调制频率：1Hz～100kHz | 脉冲调制 | 占空比：0.01%～100% 脉冲频率：0.01Hz～2MHz |
| RF 功率计技术指标 | |||
| 频率范围 | 4kHz～400MHz | 功率精度 | ±0.5 dB |
| 测量范围 | -40dBm～+30dBm | ||
| RF 功率放大器 | |||
| 频率带宽 | 100kHz～400MHz | 增益 | >50dB |
| P1dB 点功率 | ≧48.5dBm | 谐波失真 | <-20 dBc（@48.5dBm） |
| LF 功率放大器 | |||
| 频率带宽 | 4kHz～100kHz | 增益 | >49dB |
| 功率 | MAX 43dBm | 谐波失真 | <-20 dBc |
| 仪器供电 | |||
| 交流 | AC 100~240V (50Hz/60Hz) /5A | ||
| 校准装置 | |||
| 标配 | 5Ω校准电阻1个 50Ω同轴负载1个 | ||
