摘要：AI算力需求爆发式增长，数据中心单机架功率已突破100kW，AI服务器PSU正由传统的3kW、5.5kW向12kW、18.5kW及更高功率迭代。功率等级越高，能效优化带来的收益越可观，但电源损耗余量被压缩至极致。高压架构、宽禁带高频器件、严苛能效认证、多路同步输出等测试痛点集中呈现，传统测量设备难以满足当下测试需求。
一、AI服务器电源核心测量挑战
1.800V高压架构，两级同步测算难度提升
传统服务器采用12V三级供电架构，转换链路层级多，系统能效较低；为适配GPU、ASIC瞬时大功耗的工作特性，新一代数据中心采用48V两级直供架构，合并电源链路以降低供电损耗。面向更高机架功率需求，供电进一步向±400V/800V演进。架构革新带来测量难题：AC-DC、DC-DC两级变换需同步高精度采集用于整机效率计算，任意一级测量偏差，都会直接影响结果。

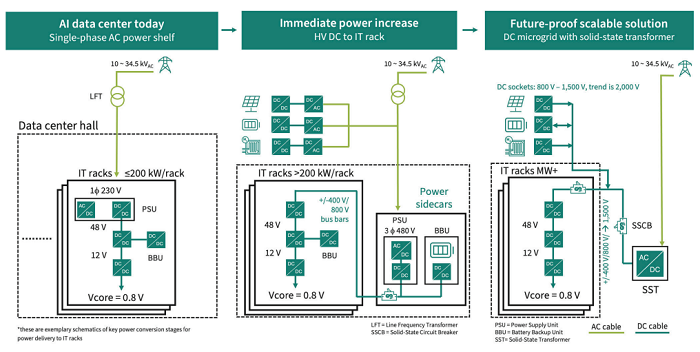

面向AI数据中心能耗增长的电力架构演变示意图
（来源：英飞凌白皮书）
2.SiC/GaN高频化，MHz级开关损耗精准捕获
SiC和GaN宽禁带器件已成为AI电源的标配：开关频率升至500kHz~1MHz。纳秒级的开关瞬态，能够有效缩减电源体积、提升功率密度。但传统功率计带宽大多仅100kHz，采样与抗混叠性能短板突出，无法完整捕捉高频开关损耗，也难以精准测算磁性元件高频铁损，最终导致实测效率"虚高"，与电源真实工况存在较大偏差。
3.Ruby级能效标准，全负载区间效率精准评估
80 PLUS认证体系在2025年完成重大迭代——面向AI数据中心服务器电源的红宝石（Ruby）认证正式落地，其严苛程度远超钛金：50%负载效率门槛提升至96.5%，更首次将5%轻载效率纳入考核（≥90%），同时全负载区间功率因数≥0.90。这对测量提出了新要求：在96.5%的高效率下，损耗空间仅剩3.5%，功率分析仪的微小误差会直接吞噬认证裕量；5%轻载点的输入电流仅数百毫安，波形畸变严重、波峰因数高达4~10，功率因数极低、传统设备在低量程下精度差且极易饱和削波，导致轻载效率"测不准"。
4.多路输出场景，同步效率评估
AI服务器电源具备多路直流输出，常见包含48V/5V、12V/5V/3.3V/-12V等组合，需要多通道功率分析仪同步测量交流输入功率与每路直流输出功率，实时计算整体转换效率。任何通道间的不同步，都会引入效率计算误差。
二、PF8000助力AI服务器电源测试

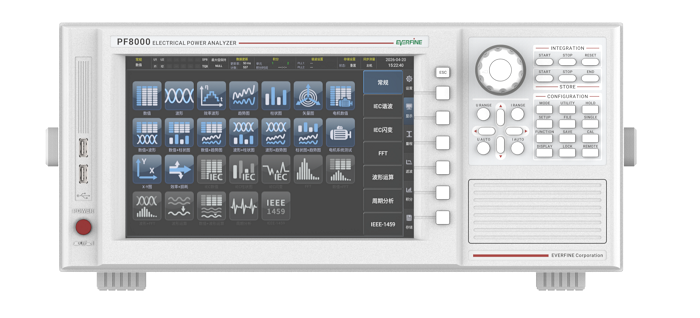

“新一代认证级电功率分析仪”
Next-Generation Certified Electrical Power Analyzer
1.电源转换效率精准评估

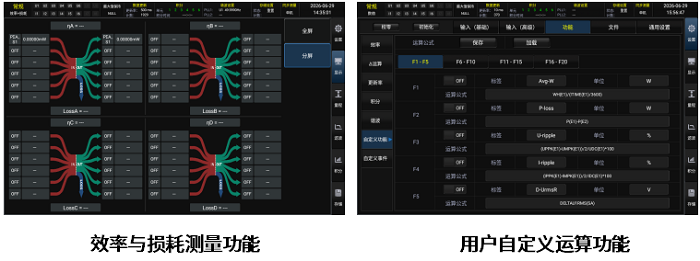

远方PF8000支持最高1500Vrms（2400Vdc）电压测量，可直接接入±400V/800V高压母线，无需额外分压设备，从源头规避分压器件带来的系统误差。基本精度高达0.01%rdg+0.03%rng，支持输入输出同步测量，能够同步采集AC侧及多路DC侧电压、电流、功率和功率因数、电能积分参数，实时计算平均功率、转换效率与损耗。
2.高频开关损耗与动态效率分析
5MHz带宽配合10MS/s采样率，可完整捕获GaN/SiC器件的高速开关波形。通过FFT频谱分析功能，定位关键频率成分，帮助工程师优化滤波器及驱动设计，从损耗源头提升效率。自定义1ms的数据更新率更能实时追踪负载突变时的动态效率曲线。
3.待机与轻载功耗合规测试
PF8000的宽量程设计（电流最低5mA量程）和自动量程功能，可精准评估电源在待机、轻载等低功率状态下的功耗，满足IEC 62301:2026对待机功耗的测量要求，同时覆盖红宝石认证新增的5%轻载效率测试点。
4.通道系统级效率测试——从单机到集群的测量扩展

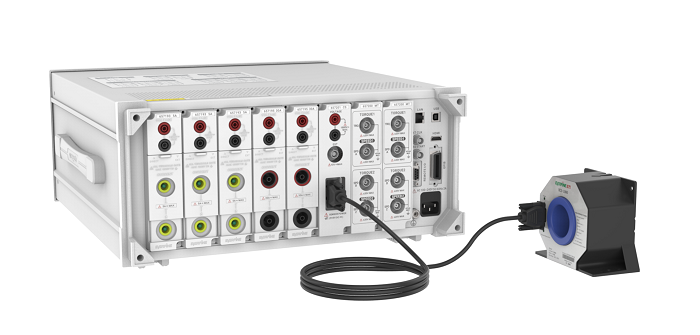

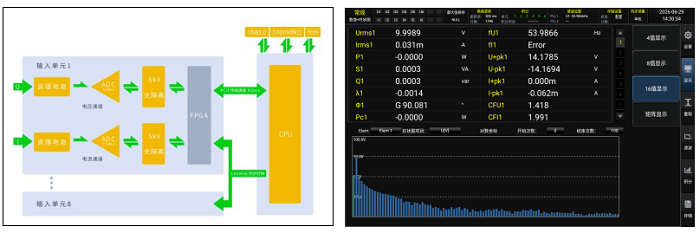

PF8000单机最多可配置8个输入单元，支持功率测量单元与电流传感器单元自由组合。每个通道独立搭载FPGA处理器，硬件级同步采样保障多路输出电源整机效率测算精度。主从机联机架构可拓展测试能力：1台主机同步联动3台从机，最高实现32通道同步测量，适配多电源集群、整机柜系统级能效评估。
结 语
当下AI服务器电源正朝着大功率、高压直流、高频化方向快速迭代，叠加红宝石能效认证、IEC新版待机标准双重约束，电源能效测试的精度、同步性、带宽要求持续提高。传统测量设备无法同时满足高精度、高频损耗捕捉、轻载/待机合规、多路同步测量等复杂需求，而PF8000电功率分析仪凭借高测量精度、5MHz宽带宽、硬件多通道同步、微小电流精准测量等核心优势，可覆盖AI服务器电源从研发调试到能效认证的全链路，解决各类测量难题。
关于PF8000
PF8000是远方推出的新一代认证级电功率分析仪，广泛应用于开关电源、UPS、光伏逆变器、储能系统、电动汽车驱动系统、电机与变频器的研发、生产与认证测试。如需了解更多技术细节或申请样机试用，欢迎联系我们。
