电能表作为电网运行的“神经末梢”，是电网进行负荷预测、故障定位和线损分析的基础，关乎供电可靠性和安全稳定。而在实际电力系统运行中，电网常因设备绝缘击穿、负荷突变、误操作等原因，产生幅值极高、持续时间极短的过电流，极易造成电能表计量精度漂移、绝缘水平下降甚至是外观结构烧焦损坏。
为了确保电能表具备足够的抗过载能力，应依据 GB/T 17215.221、GB/T 17215.311、GB/T 33708.1、JJF 1245.1、JJF 1245.3等标准开展短时过电流测试。该试验是电能表获得型式批准、产品认证、质量检验及进入电网采购等市场环节所必需的测试，以保障电能表在实际运行中的安全性和耐久性。
电能表试验要求如下：
类型 | 接入方式 | 试验要求 |
交流电测量设备 | 直接接入仪表 | 应施加30Imax、允许误差在0%~-10%的短时过电流，施加时间为标称频率的半个周期。 |
经电流互感器接入仪表 | 应施加20Imax、允差为0%~-10%的短时过电流，施加时间为0.5s。 | |
直流电能表 | 直接接入仪表 | 应施加30Imax、允差0%~-10%的短时过电流，施加时间为10ms。 |
间接接入仪表 | 应施加20Imax、允差+0%~-10%的短时过电流，施加时间为0.5s。 | |
机电式交流有功电能表 | 直接接入仪表 | 应施加峰值为50Imax(或7000 A，取低值),并保持超过25Imax (或3500 A，取低值)允差为0%~-10%的电流，时间为1ms。 |
经电流互感器接入仪表 | 应施加20Imax、允差为0%~-10%的电流，施加时间为0.5s。 | |
注1：Imax最大电流为规定仪表持续承载并保持安全且满足准确度要求的电流最大值。 注2：对于多相仪表，试验应在每一相分别进行。 | ||
试验后，仪表应不允许暂时降低或失去基本功能；显示器显示的电能寄存器内容应读取无歧义，但显示质量的退化（如颜色、亮度、对比度、清晰度、几何形状显等）是可接受的，试验期间的任意时间，由影响量或干扰引起的误差偏移不应超过标准对各准确度等级仪表规定的极限，即仪表计量性能不允许降低。
远方电磁兼容公司的HCP系列冲击电流试验仪专门为电能表短时过电流测试设计，可输出高精度短时过电流施加于被测电表，内置三相稳压电源保持电能表工作，内置虚拟示波器观测输出电流波形，是理想测试设备，已广泛应用于电表厂家、检测认证机构、电网公司。

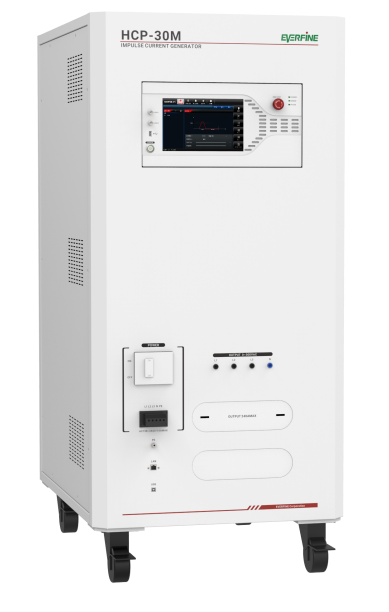

远方HCP - M系列冲击电流试验仪
· 采用10.1 寸触摸屏，全触控操作；
· 高精度干扰电流；
· 内置三相稳压电源；
· 内置虚拟示波器，可观测输出电流波形；
· 软件界面简洁、美观，良好的人机交互；
· 提供参数程序库，实现简单调用；
· 内置过流、过压自动保护功能，安全可靠；
· 内置文件系统，支持U盘读写，可方便的导入、导出和保存相关程序。
主要技术参数：
型号 | HCP-24M | HCP-30M | HCP-60M | HCP-70M |
最大电流 | 240A | 3000A | 6000A | 7000A |
电流精度 | 0 ~ -10% | |||
电流波形 | 正弦波，50Hz/60Hz | |||
试验模式 | 手动/自动 | |||
电压源输出电压 | 40V~300V | |||
输出电压准确度 | ±（4%设置值+3V） | |||
相数 | 3相 | |||
输出频率 | 50Hz/60Hz | |||
通用 | BNC观测端子（电流波形观测）、LAN通讯、LCD显示 | |||
更多规格可定制。 | ||||
杭州远方电磁兼容技术有限公司秉承“精准致远方”的企业使命，以雄厚的技术实力，致力于为客户提供优质的产品，先进的解决方案和专业的技术服务，让每一位客户更加满意，为中国电磁兼容行业持续贡献专业力量。
